В чем разница между фильтром Т-типа и фильтром Y-типа?
Как поставщик фильтров Т-типа, я столкнулся с многочисленными вопросами о различиях между фильтрами Т-типа и фильтрами Y-типа. В этом блоге я углублюсь в детали, чтобы помочь вам лучше понять эти два типа фильтров и сделать правильный выбор для ваших конкретных потребностей.
Структура и дизайн
Наиболее очевидное различие между фильтрами Т-типа и фильтрами Y-типа заключается в их конструкции. Фильтр типа АТ имеет корпус в форме буквы «Т». Обычно он состоит из горизонтальных впускной и выпускной труб с вертикальной секцией посередине, где установлен фильтрующий элемент. Такая конструкция обеспечивает относительно большой объем внутри фильтра для размещения более крупной корзины или сетки.

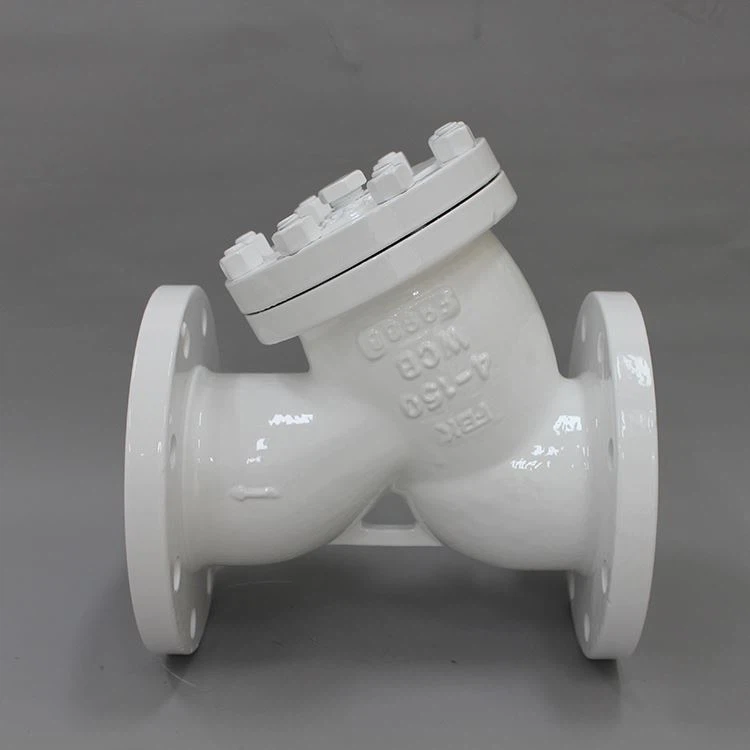

С другой стороны,Фильтр Y-типаимеет тело в форме буквы «Y». Он имеет входное и выходное отверстия, расположенные под углом друг к другу, обычно около 45 градусов. Фильтрующий элемент расположен внутри угловой секции буквы «Y». Компактная конструкция делает фильтр Y-типа более подходящим для применений, где пространство ограничено.
Эффективность фильтрации
Что касается эффективности фильтрации, фильтры типа T и Y предназначены для удаления твердых частиц из потока жидкости. Однако из-за разной структуры они имеют разные фильтрационные возможности.
Фильтр Т-типа с увеличенным внутренним объемом может вместить большую корзину фильтра. Это означает, что он может удерживать больше мусора, прежде чем падение давления на сетчатом фильтре станет чрезмерным. В результате срок службы между чистками может быть увеличен, особенно в условиях высокой концентрации твердых частиц.
Фильтр Y-типа, хотя и имеет меньший внутренний объем, все же может обеспечить эффективную фильтрацию. Его конструкция обеспечивает относительно плавный поток жидкости через сетчатый фильтр с относительно низким перепадом давления. Однако из-за меньшей пропускной способности фильтра его, возможно, придется очищать чаще в системах с высоким содержанием твердых частиц.
Установка и обслуживание
Установка этих двух типов сетчатых фильтров также различается. Фильтр типа Т обычно устанавливается на горизонтальном трубопроводе. Процесс установки может быть немного более сложным из-за его большего размера и необходимости обеспечить правильное выравнивание корзины фильтра. Однако после установки доступ к корзине фильтра для обслуживания становится относительно простым. Большинство фильтров Т-типа имеют съемную крышку в верхней части вертикальной секции, обеспечивающую легкий доступ к корзине для очистки или замены.
Фильтр Y-типа может быть установлен как на горизонтальных, так и на вертикальных трубопроводах. Компактный дизайн делает процесс установки относительно простым. Однако, когда дело доходит до технического обслуживания, доступ к фильтрующему элементу в некоторых случаях может быть немного сложнее, особенно если он установлен в ограниченном пространстве.
Сценарии применения
Выбор между фильтром типа T и фильтром типа Y часто зависит от конкретного применения.
Фильтры Т-типа обычно используются в тех случаях, когда необходимо фильтровать большой объем твердых частиц, например, в промышленных процессах, таких как нефтепереработка, химическая обработка и водоочистные сооружения. Они также подходят для применений, где скорость потока жидкости высока и требуется длительный срок службы между чистками.
Фильтры Y-типа широко используются в системах с относительно низкими скоростями потока и там, где пространство ограничено. Их часто можно встретить в жилых и коммерческих водопроводных системах, а также в небольших промышленных процессах, таких как системы отопления и охлаждения, а также в контрольно-измерительных линиях.
Соображения стоимости
С точки зрения стоимости фильтр Т-типа обычно дороже фильтра Y-типа. Это связано с его большим размером, более сложной конструкцией и более крупной сетчатой корзиной или ситом, который для этого требуется. Однако стоимость следует учитывать в связи с общим применением. Если сетчатый фильтр Т-типа может обеспечить более длительный срок службы и лучшую эффективность фильтрации в приложениях с высокими требованиями, первоначальная более высокая стоимость может быть оправдана.
Сравнение с другими типами фильтров
Также стоит сравнить эти два фильтра с другими типами, такими какКлапан корзинчатого типа. Клапан корзинчатого типа, аналогичный сетчатому фильтру Т-типа, имеет большой внутренний объем и выдерживает большую твердую нагрузку. Однако клапан корзинчатого типа часто используется в тех случаях, когда требуется очень высокий уровень фильтрации и жидкость может содержать крупные частицы. Фильтр Т-типа, хотя и способен обрабатывать значительное количество твердых частиц, может чаще использоваться в промышленных целях общего назначения.
С другой стороны, фильтр Y-типа более легкий и компактный по сравнению с фильтром Т-типа и клапаном корзинчатого типа. Он подходит для применений, где требуется простое и экономичное решение для фильтрации.
В заключение, понимание различий между фильтрами T-типа и фильтрами Y-типа имеет решающее значение для принятия обоснованного решения о том, какой из них использовать в вашем приложении. Будь то конструкция, эффективность фильтрации, установка или стоимость, каждый аспект должен быть тщательно продуман.
Если вы ищете сетчатый фильтр и все еще не уверены, какой тип подойдет вашим потребностям, свяжитесь с нами. Наша команда экспертов готова предоставить вам подробную консультацию и рекомендации по выбору сетчатого фильтра. Мы также можем предложить конкурентоспособные цены и высококачественные фильтры Т-типа, отвечающие вашим конкретным требованиям. Не стесняйтесь обращаться к нам и начинать обсуждение ваших потребностей в закупках.
Ссылки
- «Справочник по промышленным трубопроводам», МакГроу - Хилл.
- «Механика жидкости и ее приложения», CRC Press.
